روش‌ها و تکنیک‌های اجرایی در بالانس صنعتی

۱. بالانس تک‌صفحه‌ای (Static / Single-plane)

روش مناسب برای دیسک‌ها و روتورهای کوتاه است. در این روش اصلاح جرم در یک صفحه انجام می‌شود و معمولاً از trial mass یا افزودن وزنهٔ اصلاحی استفاده می‌شود.
برای اجرای بالانس تک‌صفحه‌ای در قالب بالانس صنعتی در محل، معمولاً مراحل زیر انجام می‌گیرد:

1. ثبت مقدار لرزش اولیه (V0) و فاز آن نسبت به مرجع (φ0)
2. نصب وزنهٔ آزمایشی mt در زاویهٔ مشخص
3. ثبت مقدار لرزش جدید (Vt) و فاز (φt)
4. محاسبهٔ جرم اصلاحی با نسبت برداری (یا استفاده از نرم‌افزار)
5. نصب وزنهٔ اصلاحی و تست نهایی

۲. بالانس دو صفحه‌ای (Dynamic / Two-plane)

زمانی که روتور طولانی است یا couple وجود دارد، باید از بالانس دو صفحه‌ای استفاده شود. در این روش، تصحیح در حداقل دو صفحه انجام می‌شود تا علاوه بر کاهش مولفهٔ 1× در هر صفحه، زوج‌های ایجادشده نیز تصحیح شوند.
اجرای بالانس دو صفحه‌ای معمولاً از طریق محاسبهٔ ماتریسی influence coefficients یا روش trial mass در صفحات مختلف انجام می‌شود.

۳. روش influence coefficients

این روش دقیق و مناسب برای روتورهای پیچیده است. با نصب وزنه‌های آزمون در صفحات مختلف و اندازه‌گیری پاسخ ارتعاشی، ماتریس تأثیر (a_ij) محاسبه می‌شود و سپس معادلات حل می‌گردند تا مقادیر وزنهٔ اصلاحی در هر صفحه بدست آید.
مزیت این روش در بالانس صنعتی این است که دقت بسیار بالایی برای روتورهای چندمداره و پیچیده فراهم می‌کند.

۴. روش trial mass (آزمون با وزنه)

روشی میدانی، سریع و پرکاربرد در بالانس صنعتی در محل است. در این روش یک وزنهٔ مرجع (mt) نصب می‌شود و نسبت بردارهای لرزش برای محاسبهٔ جرم اصلاحی استفاده می‌گردد.
هرچند روش trial mass نسبت به influence کمتر دقیق است، اما در شرایط میدانی و برای تجهیزات معمولی (مانند بالانس فن و بالانس غبارگیر) بسیار کاربردی و اقتصادی است.

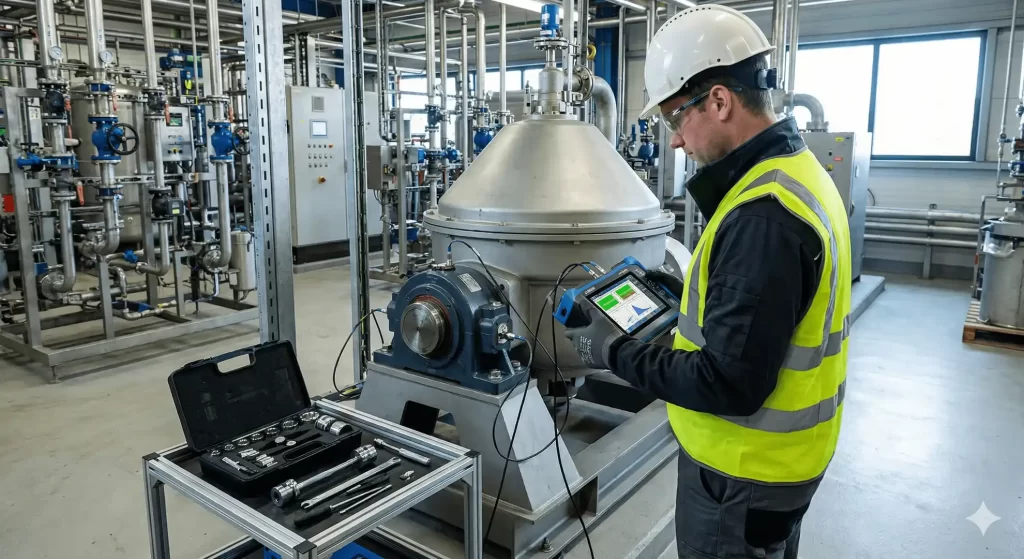

ابزارها و تجهیزات مورد نیاز برای بالانس صنعتی در محل

برای اجرای حرفه‌ای بالانس صنعتی در محل به تجهیزات دقیق نیاز است. فهرست کامل ابزارها به شرح زیر است:

• آنالایزر ارتعاش (Vibration Analyzer): دستگاهی که دامنه، طیف و فاز ارتعاش را اندازه‌گیری و ثبت می‌کند.
• شتاب‌سنج (Accelerometer): انواع ICP یا piezoelectric با مگنت یا پیچ برای نصب سریع.
• تاکومتر (Tachometer / Stroboscope): برای ثبت RPM و مرجع فاز 1×.
• نرم‌افزار بالانس: برای محاسبه influence coefficients، نمودار برداری و پیشنهاد وزنهٔ اصلاحی (مثلاً Balanset, SKF, VibXpert).
• وزنه‌های آزمون و اصلاحی: وزنه‌های استاندارد با امکان قفل و اتصال امن.
• ابزار نصب وزنه: پیچ، گیره، چسب صنعتی و تجهیزات تراشکاری جزئی (در صورت نیاز).
• ابزار ایمنی: حفاظ وزنه، حفاظ‌های پروانه، PPE، ابزار LOTO (قفل‌گذاری).
• دوربین حرارتی (Thermal Camera): برای ردیابی افزایش دما در یاتاقان و نقاط بحرانی قبل و بعد از بالانس صنعتی.

پارامترهای اندازه‌گیری و نحوهٔ تحلیل داده در بالانس صنعتی

دامنه (Magnitude)

دامنهٔ ارتعاش معمولاً به صورت mm/s یا μm نمایش داده می‌شود. برای بالانس صنعتی شناسایی مقدار RMS و مقدار پیک در فرکانس 1× اهمیت ویژه‌ای دارد.

فاز (Phase)

اندازه‌گیری فاز نسبت به مرجع (تاکومتر) مشخص می‌کند که عدم تعادل در کدام نقطهٔ روتور قرار دارد. برای محاسبات برداری و تعیین جهت نصب وزنهٔ اصلاحی از فاز استفاده می‌شود.

طیف (Spectrum)

آنالیز طیفی کمک می‌کند تا تشخیص دهیم آیا لرزش ناشی از عدم تعادل (1×) است یا از منابع دیگر مانند نامنظمی یاتاقان (BPFI/BPFI)، نامناسب بودن کوپلینگ یا مودهای ساختاری.
برای بالانس صنعتی لازم است که مولفهٔ 1× واضح و قابل تفکیک باشد.

نقشهٔ اوربیت (Orbit)

در شفت‌های دوصفحه‌ای، اوربیت شفت در دو صفحهٔ مجاور یاتاقان ثبت می‌شود تا اطلاعات دقیقی از حرکت شفت و زوج‌ها بدست آید. اوربیت و نمودارهای برداری برای تحلیل بالانس دو صفحه‌ای حیاتی هستند.

محاسبات عملی و مثال‌های عددی برای بالانس صنعتی

در این بخش سه مثال عددی برای افزایش درک روش‌ها می‌آوریم: یک مثال سادهٔ trial mass (تک‌صفحه‌ای)، یک مثال برای بالانس دو صفحه‌ای مفهومی و یک مثال واقعی‌شده برای بالانس فن (با داده‌های فرضی).

مثال 1 — Trial Mass (تک‌صفحه‌ای)

فرض کنید یک پروانه یا دیسک داریم و مقدار لرزش اولیه (V0) برابر 5.0 mm/s در فاز φ0 = 140° است. وزنهٔ آزمایشی mt = 40 g در زاویهٔ θt نصب می‌شود و مقدار لرزش جدید Vt = 3.0 mm/s با فاز φt ثبت می‌شود. براساس رابطهٔ نسبتی:

m_c ≈ m_t × (V_0 / V_t) = 40 × (5.0 / 3.0) ≈ 66.7 g

نتیجهٔ عملی: یک جرم حدود 67 گرم در زاویهٔ مناسب نصب می‌شود و تست نهایی انجام می‌گردد تا مقدار لرزش کاهش یابد. (در عمل جهت فاز نیز با محاسبات برداری تعیین می‌شود).

مثال 2 — بالانس دو صفحه‌ای (مفهومی)

فرض کنید شفتی داریم که در صفحات A و B قابلیت تصحیح وجود دارد. پس از نصب وزنه‌های آزمایشی و اندازه‌گیری، ماتریس influence بصورت زیر بدست آمده است:

    | a11  a12 |
    | a21  a22 |

و بردارهای پاسخ RA و RB نیز از اندازه‌گیری بدست آمده‌اند. با حل معادلات خطی می‌توان وزن‌های اصلاحی x و y در صفحات A و B را محاسبه نمود. این روش یکی از پایه‌ای‌ترین روش‌ها در بالانس صنعتی برای روتورهای پیچیده و شفت‌های بلند است.

مثال 3 — بالانس فن صنعتی (نمونهٔ عددی)

یک فن سانتریفیوژ صنعتی با قطر پروانه 1.2 متر و سرعت 980 RPM دارای لرزش 1× برابر 6.2 mm/s است. تیم بالانس صنعتی ابتدا پره‌ها را از نظر تجمع گرد و غبار پاکسازی می‌کند، سپس trial mass را اجرا می‌کند. پس از نصب وزنهٔ اصلاحی 120 g در زاویهٔ محاسبه‌شده، لرزش به 0.9 mm/s کاهش می‌یابد.

برنامهٔ عملیاتی برای اجرای بالانس صنعتی در سایت (Check-List)

چک‌لیست زیر برای تیم‌های اجرایی بالانس صنعتی طراحی شده است. استفاده از این چک‌لیست باعث می‌شود عملیات به صورت استاندارد، ایمن و قابل مستندسازی اجرا شود.

1. جمع‌آوری اطلاعات پایه: مدل تجهیز، قطر روتور، جرم تخمینی، سرعت نامی، دسترسی به نقشه‌ها
2. بازرسی بصری: ترک، خوردگی، پیچ افتاده، تجمع مواد روی پره
3. ثبت وضعیت اولیه: عکس، ویدیو، ثبت مقدار لرزش اولیه و طیف
4. نصب شتاب‌سنج و تاکومتر در نقاط مرجع
5. ثبت طیف و فاز در سرعت‌های کاری (Idle, Nominal, Max)
6. انتخاب روش بالانس (Single-plane / Two-plane / Influence)
7. اجرای trial mass یا محاسبه influence و تعیین وزن اصلاحی
8. نصب وزنهٔ اصلاحی با حفاظت‌های لازم
9. تست مجدد و ثبت نتایج قبل/بعد
10. گزارش‌نویسی فنی: جدول نتایج، نمودار طیف قبل/بعد، تصاویر محل نصب وزنه
11. ارائهٔ توصیه‌ها برای نگهداری: زمان‌بندی پایش، پاکسازی دوره‌ای (برای بالانس غبار گیر/بالانس فن)

پیاده‌سازی سرویس بالانس صنعتی به‌عنوان خدمت شرکت

زمانی که می‌خواهید سرویس بالانس صنعتی را به عنوان یک خدمت ارائه دهید (صفحه خدمات)، باید جنبه‌های زیر را در صفحه‌ٔ سرویس خود برجسته کنید:

• تعهد به استانداردها: رعایت ISO 1940-1، ISO 21940 و ISO 10816
• گزارش‌پذیری: ارائهٔ گزارش فنی کامل شامل نمودارهای طیف، اوربیت و تصاویر
• تضمین کیفیت: ارائهٔ گارانتی برای کاهش لرزش تا محدودهٔ تعیین‌شده
• خدمات On-Site: امکان ارائهٔ بالانس صنعتی در محل مشتری (بالانس در محل)
• پشتیبانی فنی: آموزش اپراتور، برنامهٔ نگهداری دوره‌ای و پایش وضعیت

نمایش نمونه‌های «قبل و بعد» (Case Study) و جدول قیمت‌گذاری (بسته به اندازهٔ روتور، نوع بالانس و زمان اجرا) در صفحه خدمات باعث افزایش تبدیل بازدیدکننده به مشتری می‌شود.

مشکلات رایج در بالانس صنعتی و راهکارهای رفع آن‌ها

در تجربه میدانی، تکنسین‌ها هنگام اجرای بالانس صنعتی با مشکلات متعددی مواجه می‌شوند. شناخت و رفع این مشکلات باعث افزایش دقت و کاهش ریسک تجهیز می‌شود.
در ادامه مهم‌ترین مشکلات و راهکارها آورده شده است.

۱. لرزش غیرطبیعی پس از بالانس

گاهی پس از اجرای بالانس در محل، لرزش هنوز بیش از حد است. دلایل احتمالی شامل:

• وجود جرم اضافی روی پره‌ها (بالانس فن یا بالانس غبارگیر نیاز به پاکسازی کامل دارد)
• شل بودن پیچ‌ها یا کوپلینگ
• تغییرات دمایی در یاتاقان‌ها و شفت

راهکار: بررسی مجدد تجهیزات، پاکسازی کامل، تست فاز و در صورت نیاز اصلاح وزن‌ها با محاسبات دوباره.

۲. عدم دسترسی کامل به شفت یا پره‌ها

در بسیاری از نیروگاه‌ها یا صنایع فولاد، امکان دسترسی کامل به شفت برای نصب وزنه وجود ندارد. در این شرایط:

• استفاده از وزنه‌های مغناطیسی یا چسبی موقت
• اجرای بالانس چندمرحله‌ای
• استفاده از ابزار influence coefficients برای تعیین وزنه‌ها بدون تماس مستقیم

۳. لرزش چند فرکانسه و مودهای پیچیده

برخی تجهیزات دارای مودهای چندگانه هستند و لرزش فقط ناشی از عدم تعادل نیست. برای مثال، بالانس دو صفحه‌ای برای روتورهای بلند یا بالانس غبارگیر با شفت انعطاف‌پذیر نیازمند تحلیل طیفی دقیق است.

راهکار: استفاده از نرم‌افزارهای تحلیل برداری، ثبت طیف کامل و شناسایی component 1× برای اجرای صحیح بالانس صنعتی.

مطالعات موردی واقعی در بالانس صنعتی

مطالعه ۱ — بالانس فن سانتریفیوژ صنعتی در پالایشگاه

یک فن با قطر 1.5 متر و سرعت 950 RPM دارای لرزش شدید 7 mm/s بود. پس از اجرای بالانس صنعتی در محل، شامل پاکسازی پره‌ها، نصب شتاب‌سنج و اجرای trial mass تک‌صفحه‌ای، لرزش به 0.8 mm/s کاهش یافت. نتیجه:

• صرفه‌جویی در برق تا 12٪
• کاهش صدای دستگاه و لرزش در کل سازه
• افزایش طول عمر یاتاقان و بلبرینگ‌ها

مطالعه ۲ — بالانس دو صفحه‌ای روتور بلند در کارخانه فولاد

روتوری با طول 5 متر و وزن 1.2 تن دارای couple شدید و لرزش چند فرکانسه بود. تیم بالانس صنعتی مراحل زیر را اجرا کرد:

1. نصب شتاب‌سنج در دو صفحهٔ روتور
2. ثبت طیف و فاز در سرعت‌های کاری
3. محاسبه influence coefficients و تعیین وزنهٔ اصلاحی
4. نصب وزنه‌ها و تست نهایی

نتیجه: کاهش لرزش از 9 mm/s به 1.2 mm/s و افزایش راندمان تولید 6٪.

مطالعه ۳ — بالانس غبارگیر صنعتی در بندرعباس

یک دستگاه غبارگیر صنعتی با فن بزرگ به دلیل تجمع گرد و غبار و تاب شفت دچار لرزش شدید بود. اقدامات انجام‌شده:

• پاکسازی کامل پروانه و محیط اطراف
• اندازه‌گیری اولیه با شتاب‌سنج و تاکومتر
• اجرای بالانس تک‌صفحه‌ای و اصلاح جرم‌ها

نتیجه: کاهش لرزش از 6.5 mm/s به 1.0 mm/s و کاهش مصرف انرژی تا 10٪.

نکات ایمنی و استانداردها در بالانس صنعتی

ایمنی در اجرای بالانس صنعتی از اهمیت بالایی برخوردار است. رعایت استانداردهای بین‌المللی و پروتکل‌های حفاظتی الزامی است:

• استفاده از PPE: کلاه، عینک، دستکش، محافظ گوش
• حفاظت از وزنه‌ها: جلوگیری از پرتاب وزنه‌ها در حین تست
• کنترل محیط کاری: عدم حضور افراد غیرمجاز نزدیک تجهیزات دوار
• رعایت ISO 1940-1 برای تعیین درجهٔ بالانس مجاز
• تست‌های نهایی با تجهیزات حفاظتی قبل از راه‌اندازی

جمع‌بندی بخش پیشرفته

اجرای حرفه‌ای بالانس صنعتی، چه برای بالانس در محل، بالانس فن، بالانس غبارگیر یا بالانس دو صفحه‌ای، نیازمند دانش فنی، تجهیزات دقیق، برنامهٔ میدانی و رعایت استانداردهای بین‌المللی است.
با اجرای صحیح بالانس صنعتی، تجهیزات دوار عملکرد بهینه خواهند داشت، مصرف انرژی کاهش می‌یابد، صدای دستگاه کم می‌شود و طول عمر یاتاقان‌ها و بلبرینگ‌ها افزایش می‌یابد.

اگر قصد ارائه این سرویس به‌عنوان خدمت دارید، نمایش نمونه‌های «قبل و بعد» و ارائه جدول قیمت‌گذاری شفاف به همراه توضیح روش‌ها و مزایا، باعث افزایش اعتماد مشتری و رشد کسب‌وکار می‌شود.

خدمات بالانس صنعتی توسط شرکت فناوران پایش

شرکت فناوران پایش با بهره‌گیری از تیم متخصص و تجهیزات پیشرفته، خدمات بالانس صنعتی شامل بالانس در محل، بالانس فن، بالانس غبارگیر و بالانس دو صفحه‌ای را ارائه می‌دهد.
خدمات ما در بندرعباس و مناطق صنعتی اطراف شامل موارد زیر است:

• بالانس تجهیزات دوار سنگین و سبک
• بالانس فن‌های سانتریفیوژ و دمنده‌های صنعتی
• بالانس غبارگیر صنعتی و تجهیزات پالایشگاهی
• بالانس دو صفحه‌ای روتورهای بلند و حساس
• آنالیز لرزش و ارائه گزارش تخصصی
• مشاوره و برنامه‌ریزی دوره‌ای برای نگهداری پیشگیرانه

جمع‌بندی

خدمات بالانس صنعتی در محل توسط تیم متخصص فناوران پایش به منظور افزایش طول عمر تجهیزات، کاهش لرزش و صدای دستگاه، صرفه‌جویی در مصرف انرژی و افزایش راندمان تولید ارائه می‌شود.
با استفاده از بالانس فن، بالانس غبارگیر، بالانس تجهیزات دوار و بالانس دو صفحه‌ای، می‌توانید از توقف ناگهانی خط تولید جلوگیری کرده و عمر مفید دستگاه‌ها را افزایش دهید.
